制造金屬鍛件的重要方法之一冷擠壓成形

隨著我國加入WTO，全球經濟一體化的發展，必然會對我國傳統工業的技術產生巨大的沖擊。我們必須改革傳統的加工方式，來適應市場。要參與國際競爭，就必須在技術交流形式和手段與國際接軌，企業創新能力越來越成為企業競爭力的重要組成部分。

冷擠壓成形是指所成形的鍛件達到或接近成品鍛件的形狀和尺寸，它是在傳統的金屬塑性加工基礎上發展起來的一項新技術。近幾年來，冷擠壓技術是各行各業得到迅速發展的新工藝之一，也是產品鍛件加工中的重要手段，與其他制造工藝（如切削加工、鑄造、鍛造）相比，它具有“優質、高產、低消耗、低成本”的優點。目前，在汽車、電子通信、輕工、建筑、航空航天、軍工、日用五金等制造業中都起著極為重要的作用。尤其在21世紀的鍛件制造業中，中國加入世貿組織后，產品價格的市場競爭日益劇烈，冷擠壓技術已成為各企業繼續發展與開拓的重要指標之一。普遍認為，一個國家的冷成形（冷擠壓、冷鍛、冷鐓及沖壓等）加工技術水平，是這個國家汽車工業水平、工業化水平乃至現代化水平的一種重要標志和反映。

冷擠壓技術與汽車工業切切相關。據國外汽車工業報導，（找鍛件：熱鍛件、冷擠壓件請聯系程達鍛件）每輛汽車上的冷擠壓件已達80kg，替代過去采用切削方法加工。預計2010年，汽車中的冷擠壓產品還繼續增加。為什么在機械制造工藝方面要廣泛采用冷擠壓成形先進技術，因為在技術上和經濟上它具有如下的顯著優點。（浙江程達鍛件有限公司專業生產各類熱鍛鍛件、冷擠壓件、冷拉件）

1、顯著降低原材料的消耗
冷擠壓是一種金屬塑性成形加工方法，它在不破壞金屬的前提下，使金屬體積作出塑性轉移，達到少切屑無切屑而使金屬成形，制得所需的形狀及尺寸的鍛件。這樣就避免了切削加工時而形成的大量金屬廢屑，大大節約了鋼鐵及有色金屬原材料，使1t金屬材料能作2t，甚至3～5t之用。

2、提高勞動生產率
冷擠壓鍛件是在壓力機上進行的，操作方便，容易掌握，生產率很高。例如：純鐵底座材料較軟，切削性能差，機加工較為困難，采用冷擠壓后，不僅顯著節約了原材料，而且使生產率提高了30倍。又如汽車發動機活塞銷，冷擠壓比車削加工可提高生產率3.2倍。目前又生產了冷擠壓活塞銷自動機，使生產率進一步提高，一臺冷擠壓自動機的生產率相當于100臺臥式車床或10臺四軸自動車床。

3、可成形復雜形狀的鍛件

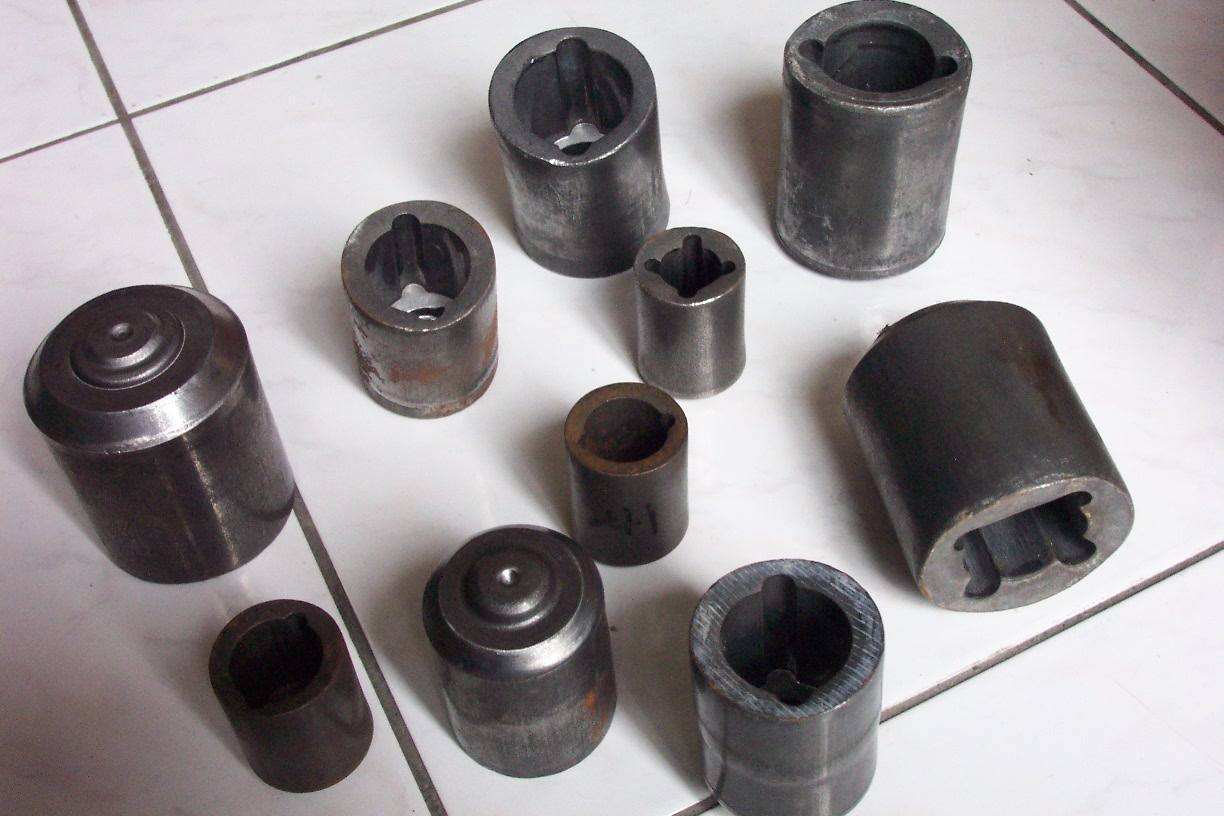

在壓力機的往復直線動作下完成復雜的加工工序，并可以制成形狀復雜的鍛件。如薄壁異形件、帶加強筋的筒形件等，形狀復雜，尺寸小，要求嚴。若采用切削加工方法制造，不僅生產率低，材料消耗大，而且在制造方法還會感到十分困難；但用冷擠壓加工則就顯得十分方便。

4、提高鍛件的力學性能
在冷擠壓過程中，金屬材料處于三向不等的壓應力作用下。擠壓變形后，金屬材料的晶粒組織更加致密，金屬流線不被切斷，（程達鍛件是專業的鍛件生產廠家，產品包括各類汽車鍛件、機械配件鍛件等）成為沿著擠壓件輪廓連續分布的金屬流線。同時，由于冷擠壓利用了金屬材料冷變形的加工硬化特性，使冷擠壓件的強度大為提高，從而提供了用低強度鋼代替高強度鋼的可能性。例如，我國過去采用切削加工方法生產汽車發動機活塞銷，所用原材料為低合金結構鋼20Cr。由于改用冷擠壓法生產，可提高活塞銷鍛件的力學性能，故采用材料為20低碳鋼。

5、可獲得較高尺寸精度及較小表面粗糙度值的鍛件
經冷擠壓成形鍛件的表面質量是十分良好的。在冷擠壓過程中，金屬材料表面在高壓下受到模具光滑表面的熨平，因此鍛件的表面粗糙度值很小，表面強度也大為提高。一般冷擠壓制件的表面粗糙度值Ra至少在0.63～1.25μm以上。可見，用冷擠壓法加工的鍛件，有的部位可以少留加工余量，甚至不留加工余量即可達到產品圖樣上的技術要求。
冷擠壓鍛件的尺寸精度一般可達精度等級IT8～IT9級，個別的尺寸公差范圍可控制在0.015mm以內。（找爪極、滑塊、管件等熱鍛件、冷擠壓件、冷拉件就找程達鍛件）冷擠壓工藝可以獲得理想的制件表面粗糙度與尺寸精度，有些鍛件經冷擠壓之后可以不再進行切削加工，從而為采用冷擠壓方法加工代替某些鍛件的鍛造、鑄造與切削加工開辟了一條廣闊的道路。

6、減少工序，縮短生產周期
冷擠壓工藝是在閉式模具型腔中進行金屬塑性變形，所得的擠壓件是沒有飛邊的，故不再需要切邊（或沖孔）后續工序，從而縮短了生產周期。

7、減少設備投資
與模鍛工藝相比，因冷擠壓不產生飛邊，故可省去了切邊模及切邊壓力機，明顯地減少了設備投資。另外，冷擠壓生產加工，可在專用的冷擠壓壓力機上，也可以在通用液壓機上進行，還可以在非專門為冷擠壓而設計的普通壓力機上進行，如通用沖床或摩擦壓力機。

8、降低鍛件的生產成本
由于冷擠壓可以大大節省原材料和金屬切削加工工時，因此必然可降低鍛件的制造成本。例如，生產汽車活塞銷有三種方法：冷擠壓、圓鋼切削加工和無縫鋼管切削加工。冷擠壓成形活塞銷的成本最低，相對于圓鋼切削加工成本降低45%，比用無縫鋼管作原料的加工成本降低29%。
